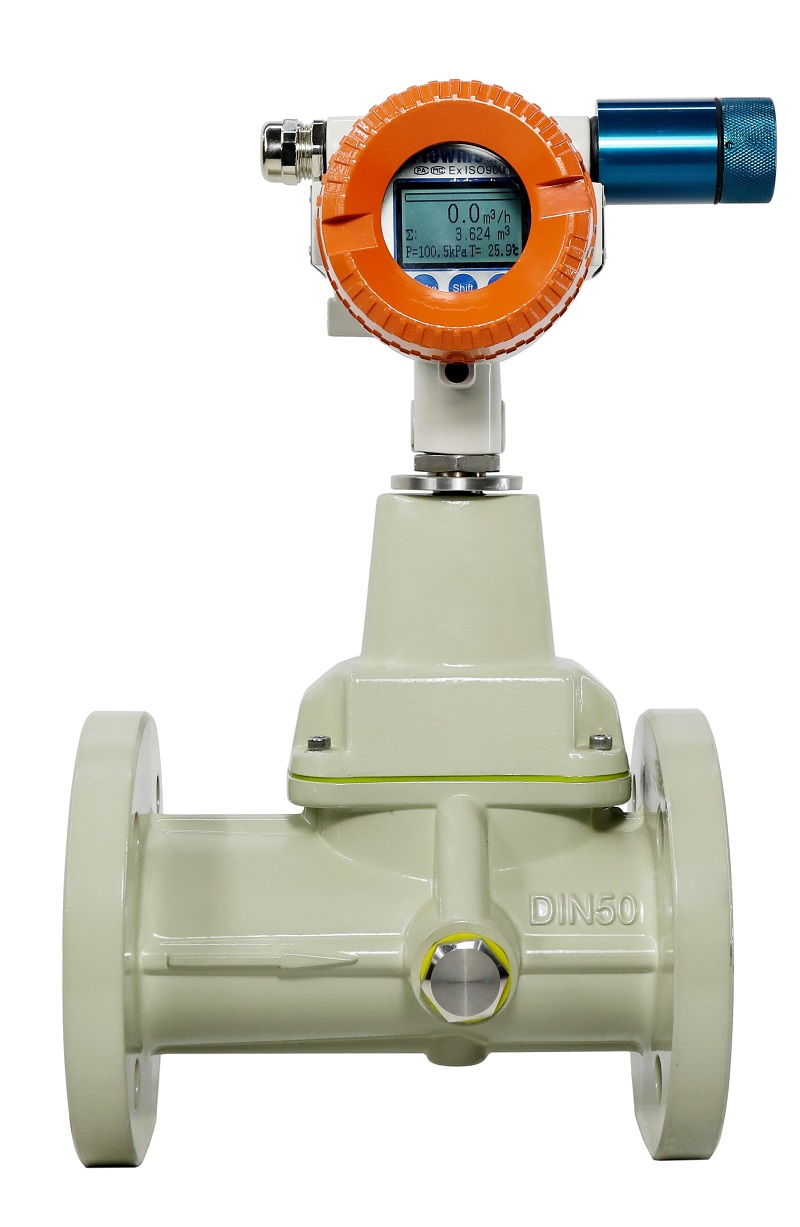

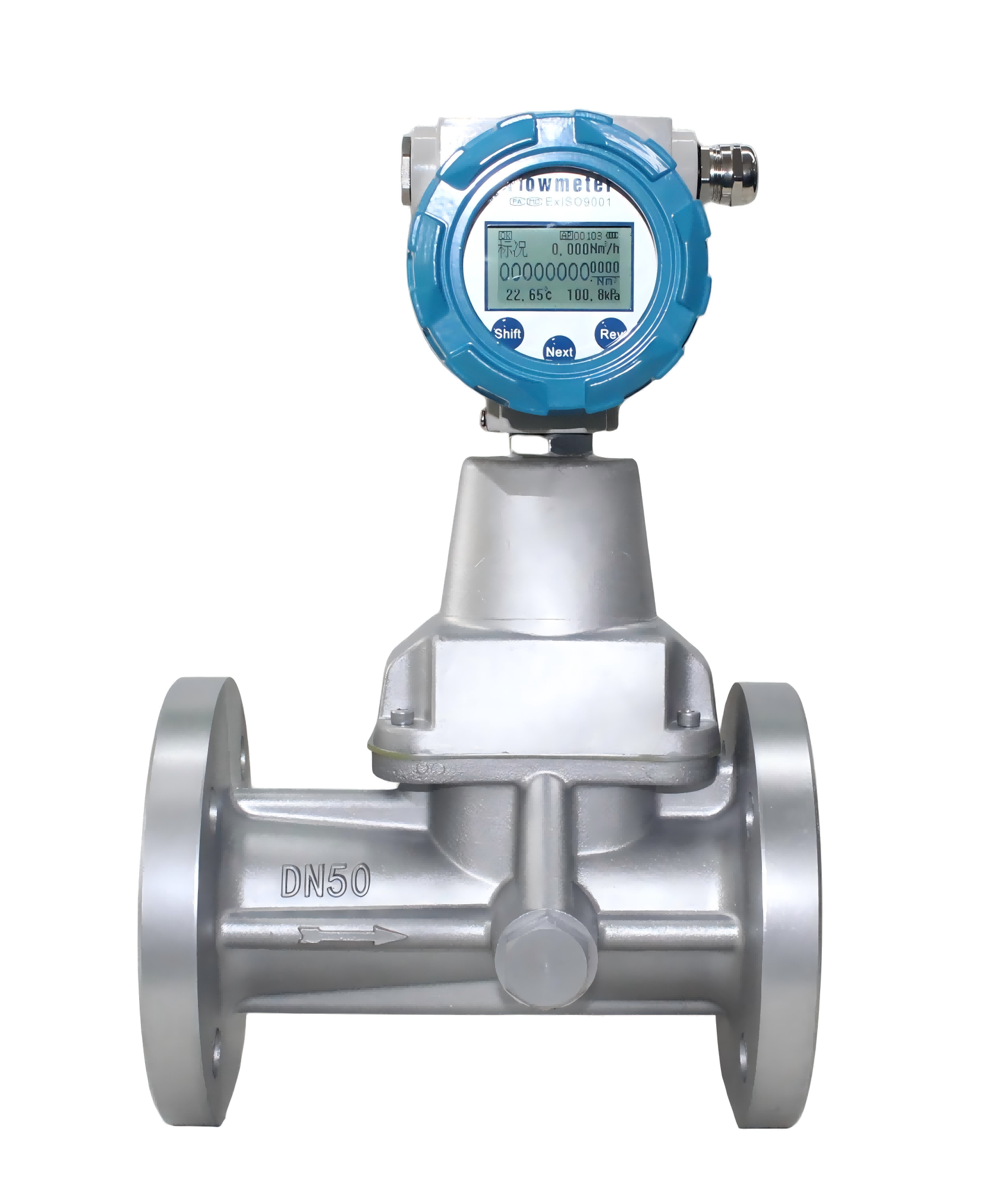

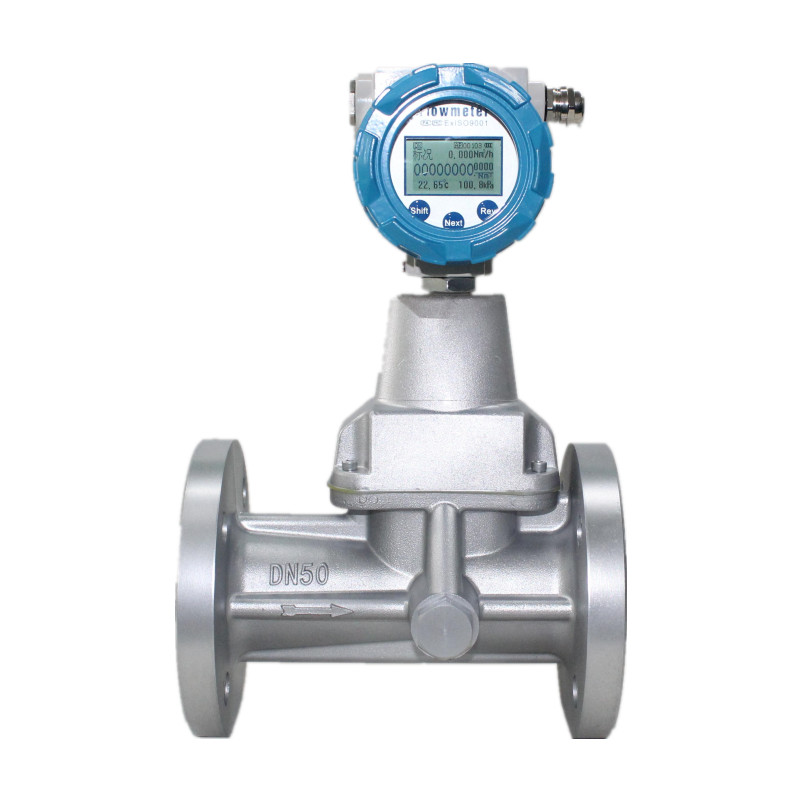

旋进旋涡流量计

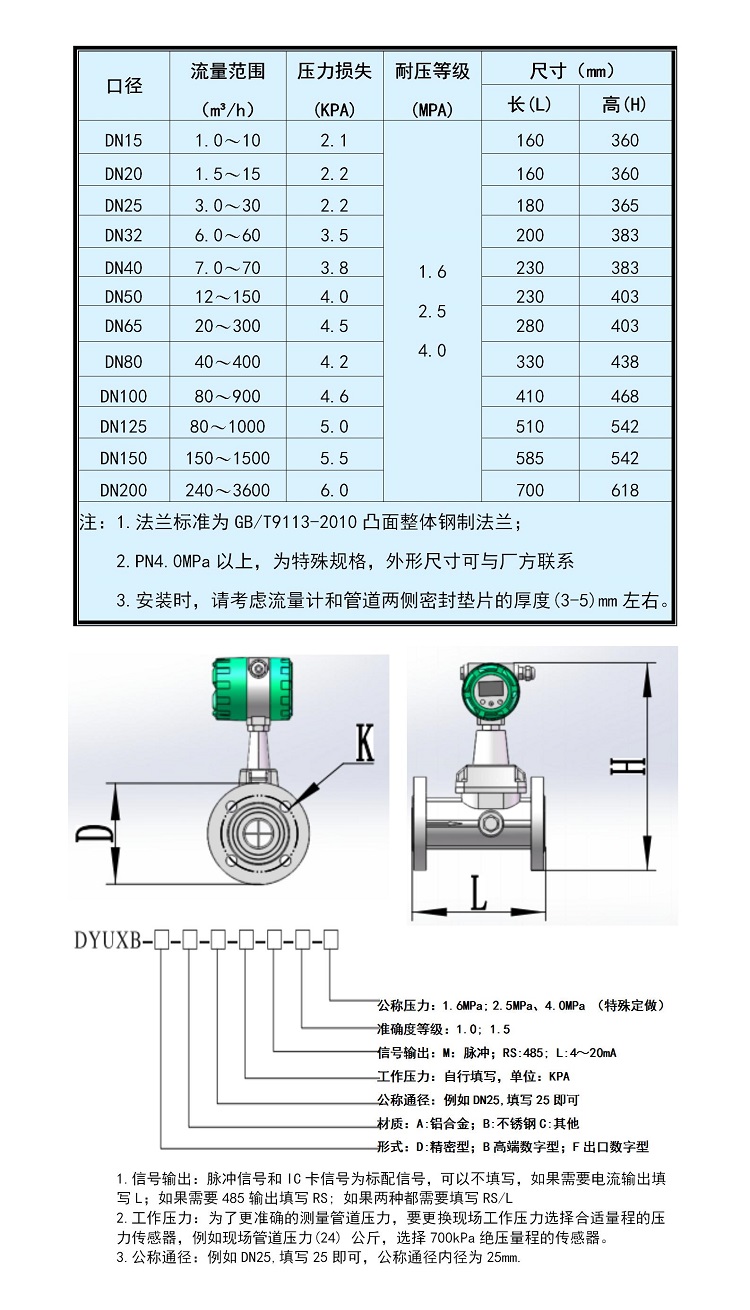

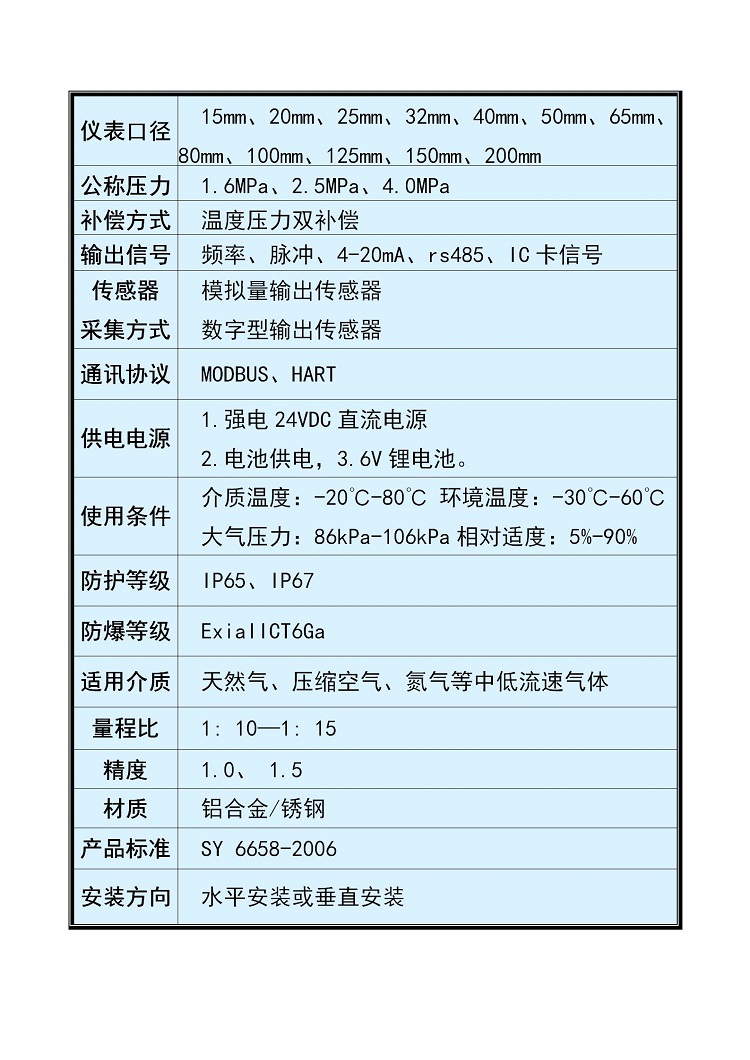

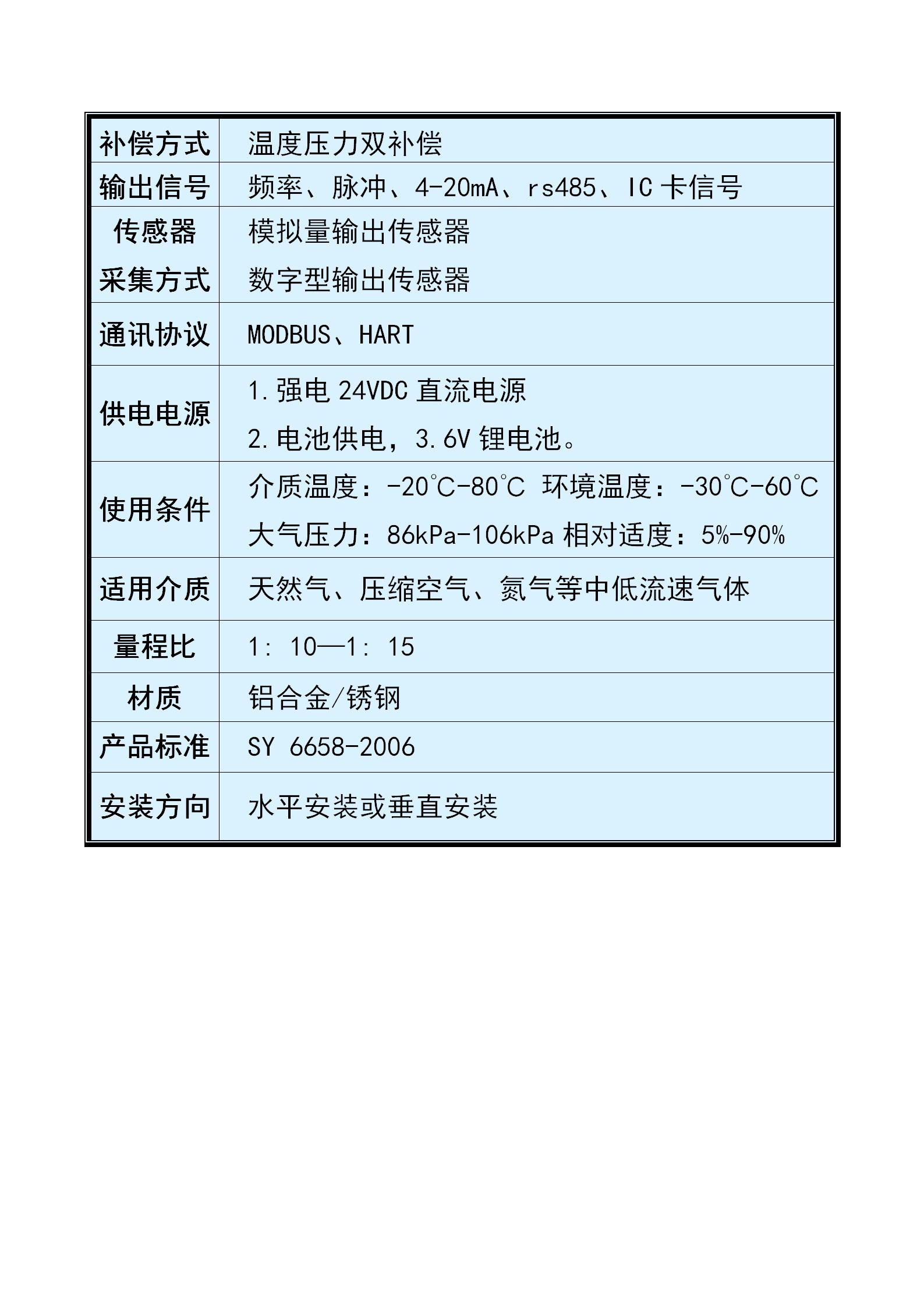

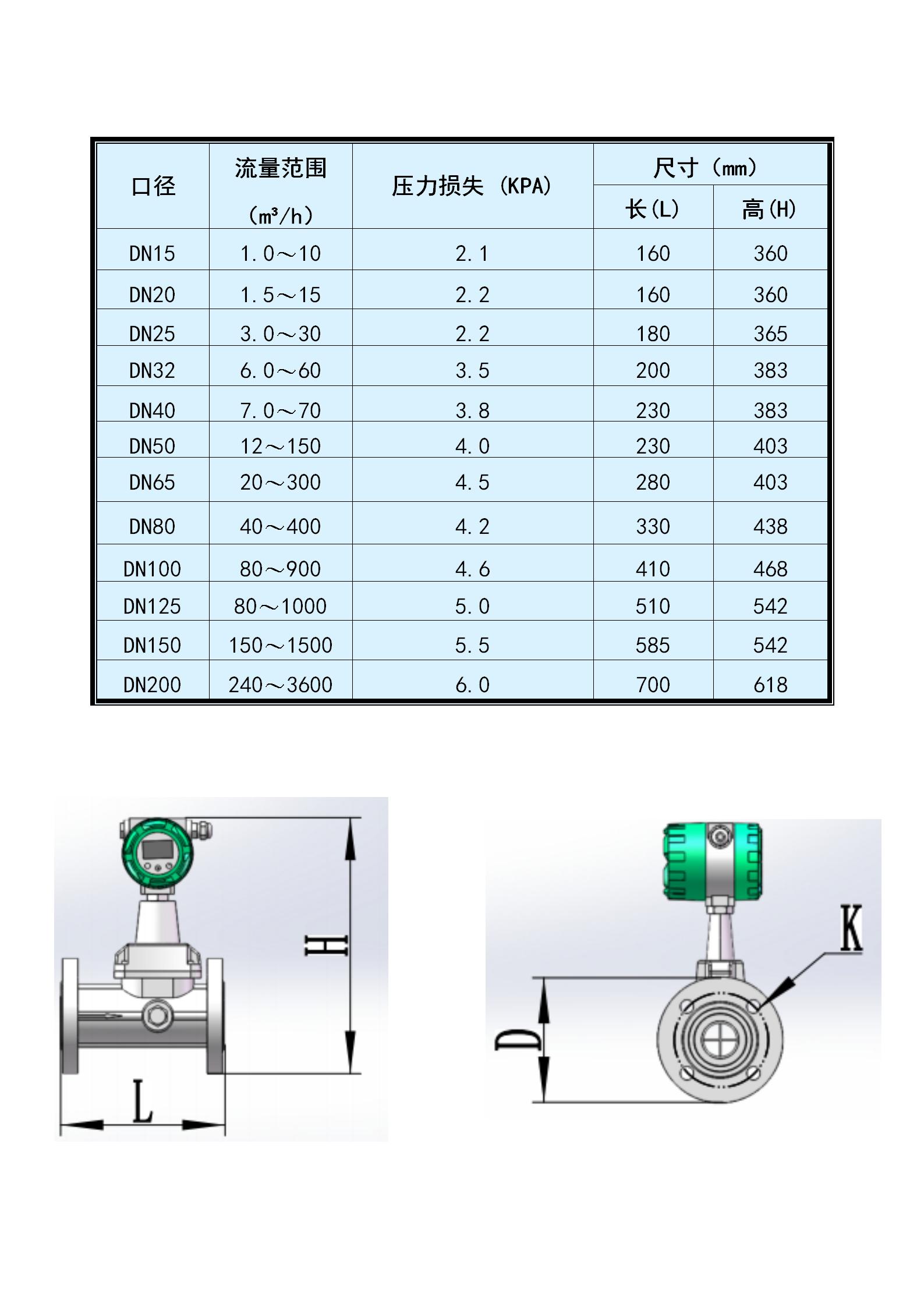

型号:DYUXB型流量计规格、基本参数和性能指标(下图)
1.6
2.5
4.0
6.3
10
16
10
1.5
1.0
注:精准度:温度、压力修正后的系统精度
公称通径DN(mm)
类型*
流量范围(m3/h)
工作压力(Mpa)
精确度等级
重复性
15
1.0-10
小于基本误差限绝对值的1/3
20
1.5-15
小于基本误差限绝对值的1/3
25
3.0-30
32
6.0~60
40
7.0~70
50
A型
12~150
B型
2.5~75
80
A型
B型
10~200
小于基本误差限绝对值的1/3
100
A型
B型
30~600
150
A型
B型
40~900
200
1.6;2.5;4.0
A、B用以区别相同通径不同流量范围
2.标准状态条件:
P=101.325KPa,T=293.15K
3.使用条件
环境温度:-30℃~+65℃
相对湿度:5%~95%
介质温度:-20℃~+80℃
大气压力:86KPa~106KPa
4.电气性能指示
4.1工作电源:
A.外电源:+24VDC±15%,纹波<5%,适用于4~20mA输出、脉冲输出、报警输出、RS-485等;
B.内电源:1组3.6V锂电池(ER26500),当电压低于3.0V时,出现欠压指示。
4.2整机功耗:
A.外电源:<2W;
B.内电源:平均功耗1mW,可连续使用两年以上。
4.3脉冲输出方式:
A.工况脉冲信号,直接将流量传感器检测的工况脉冲信号经光耦隔离放大输出,高电平≥20V,低电平≤1V;
B.定标脉冲信号,与IC卡阀门控制器配套,高电平幅度≥2.8V,低电平幅度≤0.2V, 单位脉冲代表体积量可设定范围:0.001m3~100m3。单选择该值时必须注意:定标脉 冲信号频率应≤900Hz。
C.定标脉冲信号,经光耦隔离放大输出,高电平≥20V,低电平≤1V。
4.4 RS-485通信(光电隔离),可实现以下功能:
A.采用RS-485接口,可直接与上位机或二次表联网,远传显示介质的温度、压力和经温度、压力补偿后的标准体积流量和标准体积总量;
B.由RS-485接口与HW-Ⅰ数据采集器配套,可组成电话网络通信系统,一台数据采集器可带15台流量计;
C.由RS-485接口与HW-Ⅱ数据采集器配套,可组成宽带网络通信系统,由INTERNET传输数据,一台数据采集器可带8台流量计。
4.5 4~20mA标准电流信号(光电隔离)
与标准体积流量成正比,4mA对应0 m3/h, 20 mA对应最大标准体积流量(该值可在一级菜单中进行设置),制式:两线制或三线制,流量计可根据所插电流模块自动识别,并正确输出。
4.6控制信号输出:
A.下限报警信号(LP):光电隔离,高低电平报警,报警电平可设定,工作电压+12V~+24V,最大负载电流50mA;
B.上限报警信号(UP):光电隔离,高低电平报警,报警电平可设定,工作电压+12V~+24V,最大负载电流50mA;
C.关阀报警输出(BC端,IC卡控制器用):逻辑门电路输出,正常输出低电平,幅度≤0.2V;报警输出高电平,幅度≥2.8V,负载电阻≥100kΩ;
D.电池欠压报警输出(BL端,IC卡控制器用):逻辑门电路输出,正常输出低电平,幅度≤0.2V;报警输出高电平,幅度≥2.8V,负载电阻≥100kΩ;
5.实时数据存储功能
5.1流量计为了适应数据管理方面的需要,增加了实时数据存储功能,由设定选择以下三者之一:
A.起停记录:最近的1200次起停时间、总量、净流量记录。出厂默认项。对应通信协议由公司另外提供);
B.日记录:最近920天的日期、零点时刻的温度、压力、标准体积流量和总量记录。
C.定时间间隔记录:1200条定时间间隔的日期时间、温度、压力、标准体积流量和总量记录。
5.2通过电脑可读取上述存储数据,形成数据报表、曲线图供分析。
.网络通信管理软件
流量计与数据采集器配套,可通过电话线或宽带网进行通信,对网络中的每台流量计的历史数据及参数进行读取与设置,同时通信管理软件可实现完善的管理功能。
7.防爆标志:ExdllBT4;ExiallCT4
8.防护等级:IP65
9.接线口:出线接口为M20x1.5内螺纹
